Industrial drying room, also known as a box-type dryer or drying baker. The drying room is a sealed, high-efficiency drying system that uses a heating system combined with hot air circulation to evenly distribute heated air to the materials, achieving fast and uniform dehydration.
Sowohl die Kammer als auch die Einsätze bestehen aus hochwertigem Edelstahl und bieten eine ausgezeichnete Korrosionsbeständigkeit, Haltbarkeit und Einhaltung von Lebensmittelhygienestandards. Sie ist außerdem mit einem automatischen Steuerungssystem für eine einfache und intelligente Bedienung ausgestattet.
With a drying capacity ranging from 300 to 8000 kg/time, the machine supports multiple heating options, including coal, electric, and heat pump systems to meet different processing needs.
Diese vielseitige Ausrüstung wird häufig zum Trocknen von Gemüse, Obst, Fleischprodukten, Tabak, Leder, Getreide, Stoffen, Düngemitteln, Papier, Hardware, Industriegütern, Chemikalien, Schlamm und mehr verwendet, um den Nutzen und die Effizienz zu maximieren.
Why Choose a Drying Room for Industrial Drying Applications?
Hohe Trocknungseffizienz
Nimmt eine abgedichtete Struktur in Kombination mit erzwungener Heißluftzirkulation an. Unterstützt kontinuierliche oder zeitgesteuerte Chargentrocknung, spart Trocknungszeit und erhöht die Produktivität. Im Vergleich zur natürlichen Sonneneinstrahlung oder traditionellen Methoden kann die Produktionskapazität um mehr als 30% erhöht werden.
Stabile Trocknungsqualität
Ausgestattet mit einem automatischen Temperatur- und Feuchtigkeitskontrollsystem, um eine gleichmäßige Trocknung der Materialien ohne Verformung oder Verfärbung zu gewährleisten.
Starke Anpassungsfähigkeit
Geeignet für eine Vielzahl von Materialien, einschließlich landwirtschaftlicher Produkte, Wasserprodukte, Heilkräuter, Holz und industrielle Teile.
Energieeinsparend & umweltfreundlich
Mehrere Heizenergiequellen sind verfügbar, wie Wärmepumpen, Elektrizität und Erdgas, die eine saubere und kohlenstoffarme Produktion unterstützen.
Hoher Automatisierungsgrad
Kann mit einem PLC- oder Touchscreen-Steuerungssystem ausgestattet werden, um Heiz-, Temperatur-, Entfeuchtungs- und Zeitfunktionen automatisch zu steuern.
Hygienisch und sicher
Keine Emissionen von Abgasen, Abwasser oder festen Abfällen während des Betriebs. Die optionale Innenausstattung aus lebensmittelechtem Edelstahl erfüllt die GMP-Standards.
Flexible Struktur, anpassbar
Größe, Kapazität, Anzahl der Tabletts und andere Konfigurationen können basierend auf den Produktionsbedürfnissen angepasst werden.
Kompakte Stellfläche & einfache Installation
Modulares Design mit kleinem Platzbedarf ermöglicht eine schnelle Montage und bequeme Installation.
What Materials Can Be Dried in a Chamber Dryer Machine?
Die Hauptrohstoffe im kommerziellen Trockenraum sind Früchte und Gemüse, Pilze, chinesische Heilmittel, Meeresfrüchte, Pflanzen und einige chemische Produkte. Es kann auch gemäß den Anforderungen des Benutzers für verschiedene Produkte angepasst werden.
The Main Kinds of Raw Materials
- Obst: Mandeln, Jujuben, Erdnüsse (mit Schale), Walnüsse, Papayastücke, Weißdornstücke, Apfelscheiben, Zitronenscheiben, Kiwi, Maulbeerbäume usw.
- Gemüse: Spargel, Karotten, Kidneybohnen, Linsen, Auberginen, rote Paprika, Pfeffer, Gurkenscheiben, Pilzs, Shiitake-Pilze, Ingwerscheiben, Knoblauchscheiben, usw.
- Chinesische Arzneimittelmaterialien: Honeysuckle, nasturtium, burdock, ginseng, mulberry, etc.
Technical Parameters of the Box Type Dryer
| Modell | Abmessungen (mm) | Trocknungsteams | Menge des Trocknungsmaterials (mal/kg) |
| SL-2 | 4000*1860*2500 | 2 | 300-600 |
| SL-4 | 6000*1860*2500 | 4 | 500-1000 |
| SL-6 | 7200*2300*2500 | 6 | 800-1500 |
| SL-8 | 8500*2300*2500 | 8 | 1000-2000 |
| SL-10 | 10000*2300*2500 | 10 | 1200-2500 |
| SL-12 | 8500*3300*2500 | 12 | 2500-4000 |
| SL-18 | 8500*5000*2500 | 18 | 4000-6500 |
| SL-24 | 12000*5000*2500 | 24 | 5000-8000 |
At the Shuliy Drying Machinery factory, we have 12 models of heat drying equipment with different capacities for sale. The smallest machine size is 4000x1600x2500mm, and the largest size is 12000*5000*2500mm. Customers can choose according to their needs. Do you need this efficient food drying equipment? If yes, please feel free to contact us.
What Heat Sources Can Be Used in a Drying Room?
Luft-Wärmepumpe
Eine Luft-Wärmepumpe entzieht der Umgebungsluft Wärme, verdichtet sie auf eine höhere Temperatur und überträgt dann die Wärme zum Trocknungsraum zum Heizen.

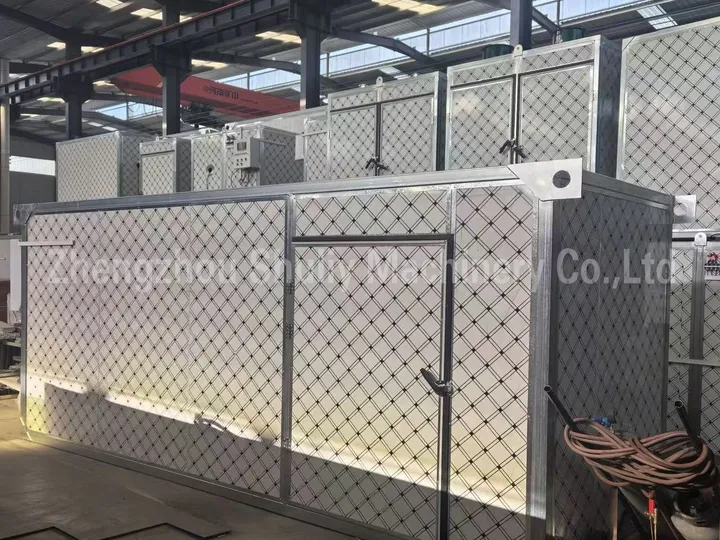

Elektrische Heizung
Die elektrische Heizung nutzt Strom, um die Heizstäbe direkt zu erwärmen. Die Stäbe übertragen die Wärme auf die Luft oder das Trocknungsmedium im Trocknungsraum, erwärmen die Materialien und schließen den Trocknungsprozess ab.
Schwefelfreie Kohleheizung
Die schwefelfreie Kohleheizung verwendet Kohle mit sehr geringem Schwefelgehalt als Brennstoff. Die Kohle verbrennt und setzt Wärme frei, die die Luft oder das Heißwasser im Trocknungsraum erwärmt, um die Materialien zu trocknen. Da die Kohle nahezu keinen Schwefel enthält, entsteht wenig Schwefeldioxid, was sie umweltfreundlicher macht. Sie eignet sich für großflächige Trocknungsprozesse, die hohe Temperaturen erfordern.
Hybrid Energy Supply – Coal and Electricity
Dieser multifunktionale Heißluftkessel kann flexibel Strom, Heizöl, Erdgas oder Kohle als Wärmequelle nutzen. Mit hocheffizienten Lamellenwärmetauschern und einem automatischen Temperaturregelsystem bietet er effizientes und kontrollierbares Trocknen und Heizen.
Three Heat Sources Comparison
| Vergleich | Luft-Wärmepumpe | Elektrische Heizung | Schwefelfreie Kohleheizung |
|---|---|---|---|
| Arbeitsprinzip | Komprimiert Luft, um Wärme aufzunehmen und die Trocknungsluft zu erwärmen | Wandelt Strom direkt in Wärme für die Luft um | Verbrennt schwefelarme Kohle, um Wärme für die Luft zu erzeugen |
| Wirkungsgrad | Hoch, 1 kW Strom erzeugt 3–6 kW Wärme | Niedrig, 1 kW Strom erzeugt 1 kW Wärme | Mittel, Effizienz hängt von der Verbrennung ab |
| Abhängigkeit von der Umgebung | Wirkungsgrad sinkt bei niedrigen Außentemperaturen leicht | Nicht von der Umgebung beeinflusst | Benötigt stabile Brennstoffversorgung |
| Investitionskosten | Hoch | Niedrig | Mittel |
| Betriebskosten | Niedrig | Hoch | Brennstoffkosten sind niedrig |
| Umweltauswirkung | Keine Verbrennung, keine Emissionen | Keine Emissionen, aber hoher Stromverbrauch | Erzeugt Rauch, aber geringe Schwefelemissionen |
| Temperaturregelung | Präzise Steuerung | Präzise, kann aber lokal überhitzen | Einstellbar, aber weniger präzise |
What Components Are Included in a Drying Room System?
Das Gehäuse dieses Kasten-Trockners besteht hauptsächlich aus einer Stahlkonstruktion; die komplette Anlage setzt sich aus dem Trocknungskasten, internen Umluftventilatoren, Einschüben, elektromechanischen programmierbaren Steuergeräten, einem Entfeuchtungsventilator, einer Wärmequelle usw. zusammen.

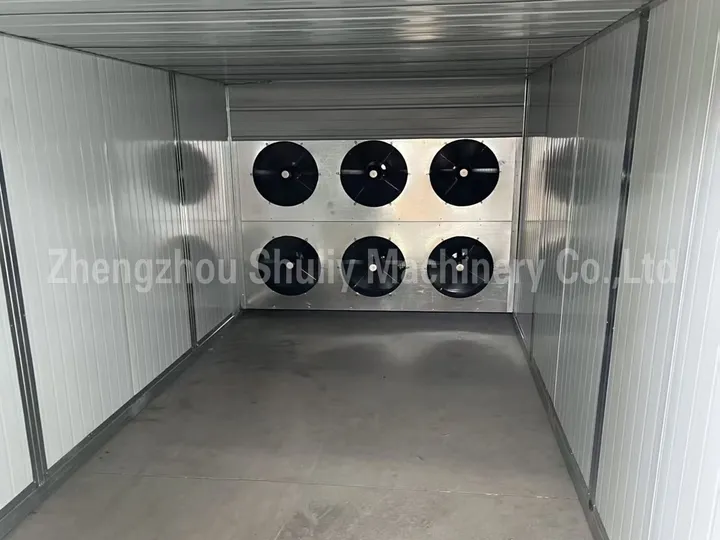

- Die Trockenbox: Der Außenkasten ist ein großer Ofen, der aus hochtemperaturbeständiger Steinwolle gefertigt ist, und der Rahmen wird von einem 80*40 verzinkten Quadratrohr gestützt.

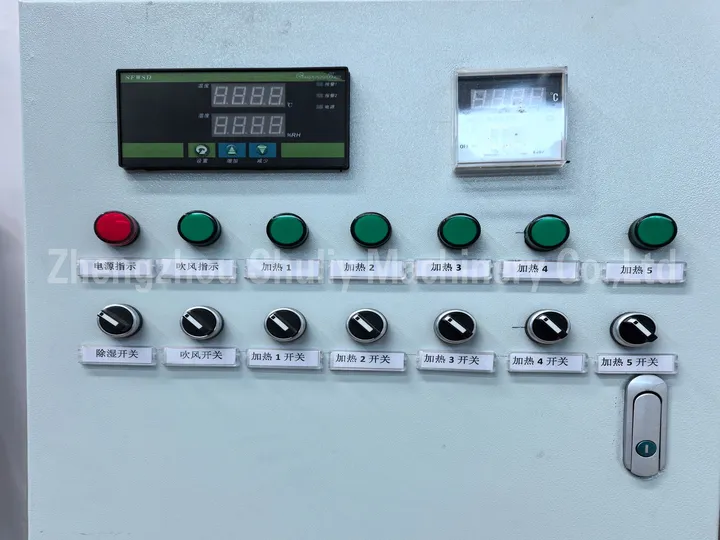

- Automatisches Steuergerät: Die Ausrüstung verwendet eine PLC-Automatiksteuerung, die eine automatische Regelung von Temperatur und Luftfeuchtigkeit ermöglicht. Die Ausrüstung stoppt automatisch, wenn die erforderliche Temperatur und Luftfeuchtigkeit erreicht sind.

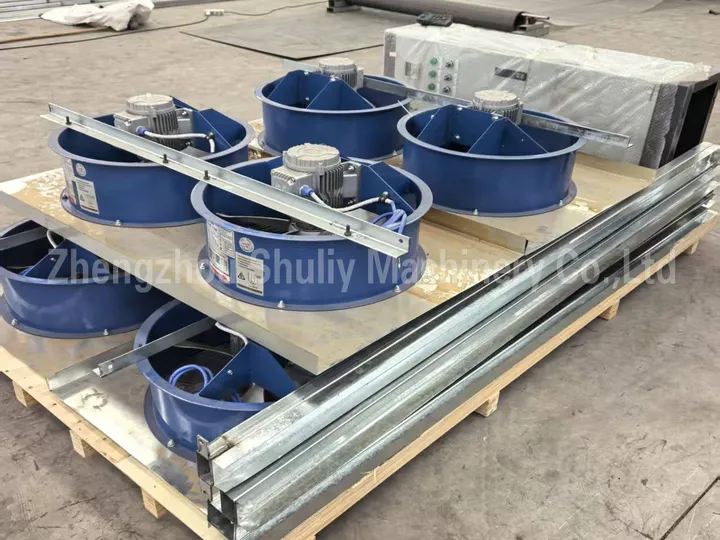

- Umwälzventilator und Entfeuchtungsventilator: Beide werden von Hochleistungsventilatoren, Heißluftzirkulationsgeräten und Feuchtigkeitsableitungsgeräten angetrieben.
- Automatisches SteuergerätDas System verwendet eine vollautomatische Steuerung mit einem PLC, und die Trocknungsgeräte können die automatische Steuerung von Temperatur und Luftfeuchtigkeit realisieren. Das System stoppt automatisch, wenn die Trocknungstemperatur und -feuchtigkeit die Anforderungen des Materials erfüllen.
Heizquelle: Die Heizart umfasst elektrische Heizung, Ölverbrennung, Kohleverbrennung, Erdgasverbrennung und Luftwärmepumpe , usw. (Die Wärmequelle kann individuell angepasst werden) .
How Does The Drying Room Work?
Nachdem das Rohmaterial auf das Mehrschicht-Rohmaterialbrett gelegt wurde, wird es durch ein Fördersystem oder manuell in den Trocknungsraum gebracht.
Die Laufgeschwindigkeit der Zirkulationsventilatoren und der Entfeuchtungsventilatoren kann je nach Temperatur und Feuchtigkeit des Materials frei eingestellt werden.
Die vom Wärmequell erzeugte Warmluft wird durch den Umluftventilator in den Trocknungsraum geleitet, ein Teil der Wärme wird vom Material aufgenommen und der andere Teil bildet Wasserdampf, der vom Entfeuchtungsventilator abgeführt wird, um den Trocknungseffekt zu erzielen.
Lieferfall für Trockenräume
Drying Solution Example – Fabric Drying in a Textile Production
Die Stoffe stammen aus einer Textil- und Färberei. Die Trocknungslösung sollte den Nachfärbe-Feuchtigkeitsgehalt, das Gewebematerial, die Farbstabilität und Temperaturempfindlichkeit berücksichtigen. Bei 10 Tonnen pro Tag lautet die Beispielösung wie folgt:
| Artikel | Wert (Empfohlen / Einstellbar) |
|---|---|
| Rohmaterial | Gefärbte Stoffe (Grey Cloth / Fertigware) |
| Kapazität | 10.000 kg pro Charge (anpassbar basierend auf tatsächlichem Bedarf) |
| Anfangsfeuchte w1 | 50–70% (nassbasis, abhängig von der Aufnahmefähigkeit des Gewebes) |
| Endfeuchte w2 | ≈10–12% (nassbasis) |
| Einlasstemperatur t0 | ≈25 ℃ |
| Trocknungstemperatur t1 | 50–65 ℃ (Schutz der Farbstofffarbe, frühes Stadium) → 55–60 ℃ (Feuchtebilanz, spätes Stadium) |
| Austrittstemperatur t2 | ≈55–60 ℃ |
| Heizmethode | a. Luft-Wärmepumpe b. elektrische Heizung c. schwefelfreie Kohle Heißluft (Dampf oder Gas optional) |
Wichtige Wärmebilanz (Beispiel: 10.000 kg Stoff)
- Trockengewicht des Stoffes: ≈ 3.000–4.000 kg
- Zu verdampfendes Wasser: ≈ 6.000–7.000 kg
- Geschätzter Gesamtwärmebedarf (einschließlich 15% Systemverlust): Q_total ≈ 500.000–700.000 kcal pro Charge
Kundenfreundliche Erklärung
Um 10 Tonnen gefärbten Stoff zu trocknen, müssen pro Charge etwa 6–7 Tonnen Wasser verdampft werden, was ungefähr 500.000–700.000 kcal erfordert. Dies kann von einer Luft-Wärmepumpe, elektrischer Heizung oder schwefelfreier Kohleheißluft bereitgestellt werden und gewährleistet gleichmäßiges Trocknen und stabile Stofffarbe.
Empfehlungen zur Geräteauswahl
Option A: Modell SL-188 (Einzelgerät, zwei Trocknungsläufe)
- Einzelchargenkapazität: 4.000–6.500 kg
- Trocknungsläufe: 2 (erstens Haupttrocknung, zweitens Finish)
- Trocknungszeit pro Lauf: ≈ 5–6 Stunden (abhängig von Stoffstärke und Feuchte)
- Luftströmung: 2–3 m/s für gleichmäßige Warmluftzirkulation
- Automatische Temperatur- und Feuchtigkeitsregelung, um Schrumpfung oder Farbabweichungen zu vermeiden
Option B: Zwei SL-128 Geräte parallel
- Jeder Lauf trocknet 4.000 kg × 2 → der zweite Lauf trocknet die verbleibenden 2.000 kg
- Kürzere Gesamttrocknungszeit, geeignet für schnelle Produktionsanforderungen
F&Q
Welche Materialien kann die Trockenkammer verarbeiten?
Die Trockenkammer ist für eine Vielzahl von Materialien geeignet, darunter Früchte, Gemüse, Kräuter, Meeresfrüchte, Fleisch, Getreide, Textilien, Leder und Industrieprodukte. Sie kann auch für spezielle Materialien wie Pharmazeutika oder Chemikalien angepasst werden.
Welche Heizmethoden sind verfügbar?
Wir bieten mehrere Heizoptionen an:
* Luft-Wasser-Wärmepumpe – energiesparend und umweltfreundlich.
* Elektrische Heizung – sauber und einfach zu bedienen.
* Heizung mit schwefelarmem Kohle – geeignet für Hochtemperatur- und Großraumtrocknung.
* Mischheizungssystem – kombiniert Kohle, Elektrizität, Gas oder Diesel für Flexibilität.
Welchen Trockungskapazitätsbereich hat die Maschine?
Die Trockenkapazität reicht je nach Modell von 300 kg/h bis 8.000 kg/h. Wir bieten 12 Modelle von SL-2 bis SL-24 an, die sowohl für kleine als auch große Produktionsanforderungen geeignet sind.
Welche Vorteile bietet ein Kasten-Trockner im Vergleich zum natürlichen Trocknen?
Im Vergleich zum traditionellen Sonnentrocknen bietet der Box-Trockner:
1. Über 30 % höhere Trocknungseffizienz
2. Gleichmäßige und stabile Trocknungsqualität
3. Betrieb bei jedem Wetter
4. Bessere Hygiene und weniger Kontamination
Wie werden Temperatur und Luftfeuchtigkeit kontrolliert?
Der Trockner ist mit einem automatischen PLC- oder Touchscreen-Steuerungssystem ausgestattet, das Temperatur und Luftfeuchtigkeit in Echtzeit überwacht und regelt. Das System stoppt die Heizung automatisch, wenn die voreingestellten Werte erreicht sind, um eine gleichbleibende Trocknungsqualität zu gewährleisten.
Aus welchem Material ist die Trockenkammer gefertigt?

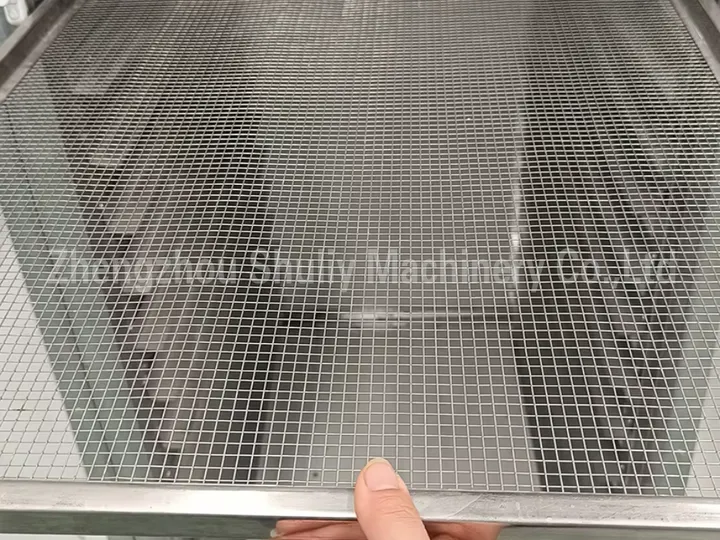

Die Innenschale und die Ablagen sind aus hochwertigem Edelstahl gefertigt, resistent gegen Korrosion und hohe Temperaturen und entsprechen den Standards für Lebensmittelsicherheit und GMP.
Kann die Maschine angepasst werden?
Ja. Wir bieten maßgeschneiderte Designs für Größe, Ablagenanzahl, Material, Heizquelle und Steuerungssystem entsprechend den Verarbeitungsanforderungen des Kunden und dem verfügbaren Platz an.
Wie energieeffizient ist das Trocknungssystem mit Luft-Wasser-Wärmepumpe?
Die Luft-Wasser-Wärmepumpe kann 3–6 kW Wärme für jeden 1 kW Stromverbrauch erzeugen, was sie zu einer der energieeffizientesten und umweltfreundlichsten Optionen macht.
Wie lange dauert der Trocknungsprozess?
Die Trocknungszeit variiert je nach Materialart, Feuchtigkeitsgehalt und Temperatureinstellungen. Zum Beispiel:
* Obst und Gemüse: 4–8 Stunden
* Meeresfrüchte und Fleisch: 8–12 Stunden
* Textilien: 5–6 Stunden pro Charge
Wie wird die Ausrüstung installiert und gewartet?
Der Trockner verwendet eine modulare Struktur, die einfach vor Ort zusammengebaut werden kann. Die routinemäßige Wartung umfasst hauptsächlich:
1. Reinigung der Luftfilter und Trays
2. Überprüfung des Lüfterbetriebs
3. Überprüfung von Temperatursensoren und Steuerungen
4. Keine komplexe Wartung oder spezielle Werkzeuge erforderlich.
Can Shuliy Customize Drying Solutions?
Yes. Rather than providing a one-size-fits-all dryer, Shuliy designs drying solutions based on the customer’s raw materials, moisture content, required capacity, energy source, installation space, and final product quality requirements. Its drying equipment portfolio includes drying rooms, mesh belt dryers, rotary drum dryers, grain dryers, microwave dryers, solar dryers, and plastic pellet dryers, allowing different drying technologies to be matched to different materials and production scales.
For example, a customer processing garlic slices, mushrooms, or fruit chips with strict requirements for product appearance and color consistency may choose a hot-air drying room with automatic temperature and humidity control. On the other hand, a factory requiring continuous, high-volume production of vegetables or agricultural products may benefit more from a mesh belt dryer that enables uninterrupted feeding and discharge. Shuliy’s engineering team evaluates the material characteristics and production goals before recommending a suitable drying configuration, helping customers achieve stable drying quality while improving energy efficiency and productivity.
