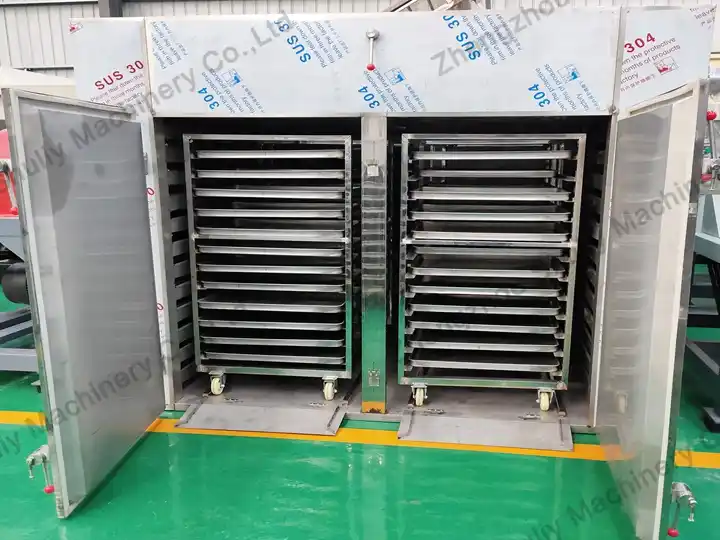

أن electric drying oven هو جهاز يستخدم مبدأ دوران الهواء الساخن لتجفيف المواد. إنه مصنوع من الفولاذ المقاوم للصدأ عالي الجودة، ويتميز بمقاومته للتآكل، وتحمله لدرجات الحرارة العالية، وقوته العالية.
تتميز أفران التجفيف من سلسلة SL-C بمروحة محورية ونظام تحكم تلقائي في درجة الحرارة الثابتة، مما يحقق أكثر من 95% كفاءة حرارية. يستخدم نقل الحرارة بالحمل لتسخين الهواء. يتم تزويد الهواء النقي باستمرار من خلال مدخل الهواء، بينما يتم إزالة الهواء الرطب من خلال نظام إزالة الرطوبة. إن التجديد المستمر للهواء النقي وإزالة الرطوبة يحافظان على الرطوبة النسبية المثلى داخل الحجرة. ميزة رئيسية لهذه السلسلة هي إعادة تدوير جزئي للهواء الساخن داخل نظام مغلق بالكامل، مما يعزز نقل الحرارة ويوفر الطاقة.
تقدم شولي خمس نماذج مختلفة من أفران التجفيف الكهربائية لتلبية مجموعة متنوعة من احتياجات التجفيف. تم تصميم كل نموذج بعناية بسعة تحميل واسعة، تتعامل مع بين 60 كجم و 480 كجم من المواد لكل دفعة. هذه الأفران مناسبة لخطوط الإنتاج ذات المقاييس المختلفة ومستويات الإنتاج، مما يساعد العملاء على تحقيق نتائج تجفيف فعالة ومتسقة.

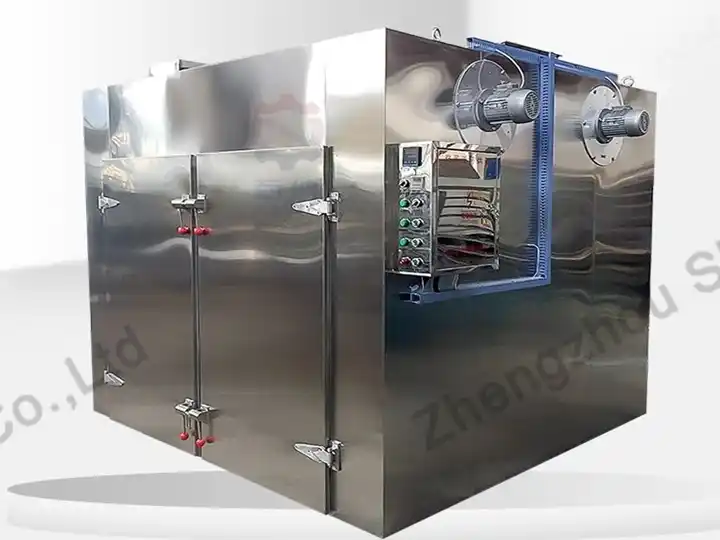

مبدأ عمل غرفة التجفيف بدوران الهواء الساخن
يستخدم مروحة دوران عالية الحرارة لفرض الهواء الساخن - المسخن بواسطة أنابيب تسخين كهربائية أو مبادل حراري بخاري - للدوران داخل الغرفة. يتصل الهواء الساخن المتداول بالمواد بالكامل، مما يزيل الرطوبة من سطحها. ثم يقوم نظام إزالة الرطوبة والعادم بتفريغ الهواء الرطب، وتستمر عملية التجفيف حتى تصل المواد إلى المعيار المحدد للتجفيف.
هيكل فرن التجفيف
يتكون الجهاز من صندوق، نظام دوران الهواء الساخن، نظام تسخين، نظام التحكم الكهربائي، نظام إزالة الرطوبة، عربة تجفيف، وصواني تجفيف، إلخ.
الصندوق الرئيسي
الصندوق هو هيكل متكامل، والمروحة وخزانة التحكم في الزاوية العلوية اليمنى من الصندوق. المظهر مصنوع من الفولاذ المقاوم للصدأ لوحات ومصقول بدقة. تتميز المجموعة الكاملة من المعدات بمظهر جميل، وبنية موثوقة، ولا تشوه، وسهلة التنظيف بشكل خاص. الطبقة العازلة لجسم الصندوق مصنوعة من القطن العازل البازلتي، والذي يتميز بمزايا التأثير القليل على درجة الحرارة المحيطة لورشة العمل أثناء العمل، وتأثير العزل الحراري الجيد، وفقدان الحرارة المنخفض، وتوفير الطاقة، وانخفاض الاستهلاك.
نظام التدفئة
تعتمد طريقة التسخين على الكهرباء، البخار، الغاز الطبيعي، وطرق تسخين متعددة. يعتمد العنصر على مبادل حراري من الفولاذ المقاوم للصدأ، الذي يتميز بسرعة انتقال الحرارة ومساحة تبادل فائقة، مما يحسن كفاءة عمل الجهاز ويطيل عمر المعدات.
نظام دوران الهواء الساخن
من أجل زيادة عدد وحجم الهواء لتدوير الهواء الساخن في الصندوق، ولتحسين توحيد درجة الحرارة في الصندوق، تم تركيب مروحتين للتدوير على الجانب الأيمن من الصندوق. تعتمد المروحة عملية توازن ديناميكي لضمان دوران عالي السرعة دون اهتزاز أو ضوضاء. جميع الزوايا في الصندوق تعتمد هيكل قوس دائري، والذي لا يمكنه فقط منع الهواء الساخن من تكوين زوايا ميتة ولكن أيضًا يزيد من حجم الهواء.
نظام التجفيف
A 0.37kw dehumidification fan is installed at the air outlet, and the start and stop are controlled by a temperature control meter and a time relay. The damper opens automatically when the wet fan is turned on and closes automatically when it stops.
نظام التحكم الكهربائي
The temperature adopts PID automatic control, an automatic alarm for over-temperature, and stops heating at the same time. All low-voltage electrical components are of well-known brands. The complete set of electrical control systems has a high degree of accuracy, stable working performance, concise and intuitive operability, and long service life, which provides a favorable guarantee for the normal production of users.

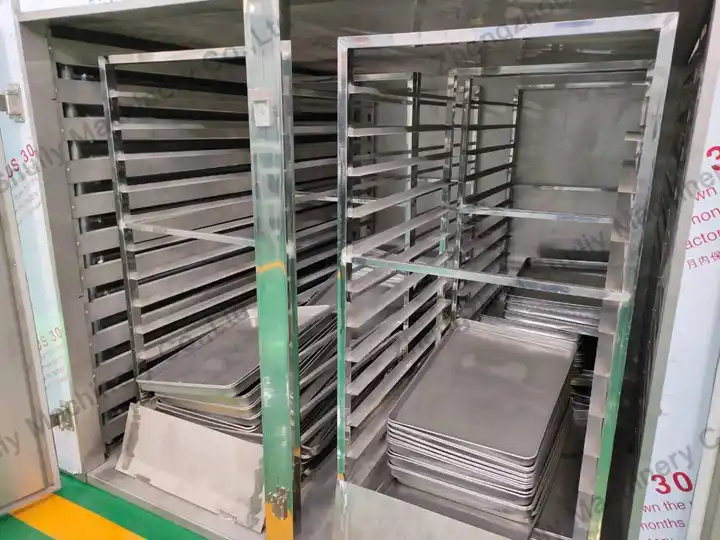

عربة وصينية الخبز
Equipped with a stainless steel trolley, according to the standard size of 710 × 950 × 1390 (mm), 12 layers, the trolley is equipped with high-temperature resistance and corrosion-resistant nylon wheels. Each trolley has the characteristics of firm structure, flexible operation, beautiful appearance, and easy cleaning. Each car is equipped with 48 stainless steel trays. The unified specifications of the trays are 460×640×45 (mm). They are formed by one-time stamping, with a beautiful appearance, no sharp angles, and high strength.
تطبيقات فرن التجفيف
فرن تجفيف الفواكه هذا من شولي ماكينات مناسب لتصلب المواد الساخنة وتجفيف/إزالة الرطوبة من المواد والمنتجات في مختلف الصناعات، بما في ذلك:
- المواد الصيدلانية: المواد الخام الطبية، الأدوية الخام، تحضيرات الطب الصيني التقليدي، قطع الأعشاب، الأقراص…
- المواد الكيميائية: الجص، المساحيق، الحبيبات، الأصباغ، الأصباغ، الراتنجات، ورنيش الخبز…
- منتجات الغذاء: الجص، المساحيق، الحبيبات، الأصباغ، الأصباغ، الراتنجات، ورنيش الخبز
- التغليف وغيرها: زجاجات التعبئة، مكونات إلكترونية، بلاستيك
- مواد أخرى: مواد متنوعة أخرى
عرض المصنع لفرن التجفيف
معلمة فرن التجفيف
| نموذج | إس إل-C1 | إس إل-C2 | إس إل-C4 | إس إل-C6 | SL-C8 |
| رقم العربة | 1 | 2 | 4 | 6 | 8 |
| عدد الصواني | 24 | 48 | 96 | 144 | 192 |
| كمية التحميل (كجم) | 60 | 120 | 240 | 360 | 480 |
| قوة التدفئة الكهربائية (كيلوواط) | 6-9 | 15 | 30 | 45 | 60 |
| قوة المروحة (كيلوواط) | 0.45 | 0.45 | 0.45*2 | 0.45*3 | 0.45*4 |
| الحجم الفعال (M2) | 1.3 | 2.6 | 4.9 | 7.4 | 10.3 |
| الحجم الخارجي (مم) | 1410*1200*2140 | 2250*1200*2160 | 2250*2160*2160 | 3290*2160*2200 | 4360*2160*2270 |
بالإضافة إلى ذلك، ندعم التخصيص غير القياسي، مثل جهد الطاقة، السعة، ووحدة التحكم، لتزويدك بأكثر الحلول فعالية من حيث التكلفة.
مزايا المنتج
مقاوم للصدأ، مقاوم للحرارة، وعمر خدمة طويل
مصنوع بالكامل من الفولاذ المقاوم للصدأ عالي الجودة مع سطح ناعم ونظيف، يوفر المجفف مقاومة ممتازة للصدأ والتآكل. من السهل تنظيفه وصيانته، مع صفائح فولاذية سميكة اختيارية لتعزيز المتانة. يمكن أن يصل عمر الخدمة إلى 10 سنوات أو أكثر.
تجفيف متساوي وعائد مرتفع
يضمن نظام دوران الهواء الساخن الفعال توزيع درجة الحرارة بشكل متساوٍ داخل الغرفة، مما يسمح بتسخين المواد بشكل موحد. وهذا يؤدي إلى جودة تجفيف مستقرة، ومظهر منتج ممتاز، ومعدل عائد أعلى بشكل ملحوظ.
Fully Enclosed Structure
لا ينتج عن عملية التجفيف غازات عادم أو نفايات، مما يضمن بيئة عمل نظيفة والامتثال للمعايير البيئية.
تشغيل سهل مع التحكم الذكي
مزود بنظام تحكم ذكي PLC متقدم، يتميز المجفف بواجهة بديهية لتحديد سريع لدرجة الحرارة، الوقت، وغيرها من المعلمات. تقلل التشغيل الآلي الكامل من الحاجة للتدخل اليدوي.
مجموعة واسعة من التطبيقات
مناسب للصناعات الغذائية، والصيدلانية، والكيميائية، والإلكترونيات، مع تلبية المعايير العالية للنظافة والأداء عبر عدة قطاعات.
تحكم دقيق في درجة الحرارة
المجفف مزود بنظام تحكم في درجة الحرارة عالي الحساسية ومستشعرات ذكية تراقب تغيرات درجة الحرارة في الوقت الحقيقي. يقوم تلقائيًا بضبط قوة التسخين لضمان بقاء تقلبات درجة الحرارة ضمن ±1 درجة مئوية.
تصميم مقاوم للانفجار
كل من داخل غرفة التجفيف ونظام التحكم الكهربائي مزودان بتصميمات مقاومة للانفجار. المكونات الرئيسية مزودة بمحركات مقاومة للانفجار، وأضواء مقاومة للانفجار، وعناصر تحكم مقاومة للانفجار، مما يمنع فعليًا مخاطر الانفجار في البيئات عالية الحرارة والرطوبة.
خيارات تدفئة متعددة
متوفر في نماذج التدفئة الكهربائية والتدفئة بالبخار.
النوع الكهربائي يستخدم أنابيب الأشعة تحت الحمراء الكوارتز الموفرة للطاقة، بينما النوع بالبخار مجهز بمبردات نحاسية عالية الكفاءة توفر عمر خدمة طويل وأداء نقل حرارة ممتاز.
اعتبارات الشراء لفرن التجفيف من الفولاذ المقاوم للصدأ
1. تأكيد مصدر التسخين
اختر طريقة تسخين مناسبة - مثل البخار، زيت نقل الحرارة، التسخين الكهربائي، أو الأشعة تحت الحمراء البعيدة - بناءً على ظروف الإنتاج الخاصة بك، وتأكد من أن الموقع يمكنه تزويد مصدر الطاقة المطلوب.
2. تحديد متطلبات درجة الحرارة
حدد بوضوح نطاق درجة الحرارة التشغيلية المرغوب. إذا كانت درجة الحرارة المطلوبة تتجاوز 140 درجة مئوية أو أقل من 60 درجة مئوية، أبلغ المورد مسبقًا للتخصيص غير القياسي.
3. مطابقة السعة والحجم
اختر حجم المجفف وعدد الطبقات وفقًا لإنتاجك اليومي من التجفيف، وتأكد من كمية ومواصفات الصواني والعربات.
4. اختيار نظام التحكم
اختر بين نظام التحكم التلقائي أو نظام التحكم بواسطة الكمبيوتر PLC وفقًا لاحتياجات الأتمتة ومستوى مهارة المشغل.
5. المادة والسماكة
أكد على درجة الفولاذ المقاوم للصدأ (مثل 304 أو 316) وسماكة الصفائح. الصفائح السميكة تكلف أكثر لكنها تقدم متانة أفضل وعمر خدمة أطول.
6. مساحة وظروف التركيب
تأكد من أن موقع التركيب يلبي حجم المعدات ومتطلبات التهوية وإزالة الرطوبة، مع ترك مساحة إضافية للصيانة.
8. ميزات الأمان
إذا كانت عملية التجفيف تتضمن مواد قابلة للاشتعال أو متفجرة، اختر نموذج مقاوم للانفجار وتأكد من التصنيف المطلوب لمقاومة الانفجار.
توصيات الآلات ذات الصلة
We also have another model of a heat pump غرفة التجفيف, مصنوع من صفائح فولاذية مع عزل حراري من الصوف الصخري. إذا كنت ترغب في معرفة المزيد، فلا تتردد في الاتصال بنا للحصول على مزيد من المعلومات.
الأسئلة الشائعة
ما الصناعات والمواد التي يناسبها فرن التجفيف هذا؟
مناسب لصناعات الأغذية، والأدوية، والكيميائيات، والإلكترونيات. يمكنه تجفيف الفواكه، والخضروات، والأعشاب، والأقراص، والمساحيق، والحبيبات، والزجاجات التعبئة، وغيرها من المواد، مع تلبية معايير النظافة والأداء العالية.
كيف يضمن نظام تدوير الهواء الساخن التجفيف المتساوي؟
يتميز الفرن بنظام تدوير هواء ساخن فعال مع مراوح عالية السرعة، لضمان تدفق هواء متساوٍ في جميع أنحاء الحجرة، بحيث يتم تسخين المواد بشكل موحد، مما يحسن جودة المنتج والعائد.
ما خيارات التسخين المتاحة؟
متوفر نموذجين: التسخين الكهربائي والبخار. النموذج الكهربائي يستخدم أنابيب أشعة كوارتز موفرة للطاقة، بينما مزود النموذج بالبخار بمبردات نحاسية عالية الكفاءة لضمان تسخين مستقر وفعال.
ما مدى دقة التحكم في درجة الحرارة؟
يستخدم الفرن نظام تحكم بدرجة حرارة PID عالي الحساسية يراقب درجة الحرارة في الوقت الحقيقي ويضبط قدرة التسخين تلقائيًا، مما يحافظ على تقلبات درجة الحرارة ضمن ±1°C لتحقيق تجفيف دقيق.
هل ينتج عملية التجفيف غازات عادم أو نفايات؟
لا. يضمن الهيكل المغلق تمامًا عدم وجود غازات عادم أو نفايات أثناء التجفيف، مما يحافظ على بيئة إنتاج نظيفة والامتثال للمعايير البيئية.
ما مواصفات الرفوف والصواني؟
تقيس الرفوف القياسية 710×950×1390 ملم مع 12 طبقة. تحتوي كل طبقة على 48 صينية من الفولاذ المقاوم للصدأ بحجم 460×640×45 ملم، مصنوعة من خلال ضغط قطعة واحدة. الصواني مقاومة للحرارة، ومقاومة للتآكل، وسهلة التنظيف.
كيف تختار النموذج المناسب؟
اختر نموذجًا بناءً على حجم الإنتاج اليومي وعبء المادة، من SL-C1 إلى SL-C8، بسعات تتراوح من 60 كجم إلى 480 كجم لكل دفعة. كما يتوفر التخصيص لعدد الصواني وحجم الحجرة.
هل يدعم الفرن التشغيل الآلي؟
نعم. يمكن تزويده بنظام تحكم ذكي بشاشة لمس أو PLC لضبط درجة الحرارة، والوقت، ومعلمات التجفيف تلقائيًا، مما يقلل من الحاجة إلى التشغيل اليدوي.
كيف يتم ضمان السلامة؟
كل من غرفة التجفيف والنظام الكهربائي مقاومان للانفجار. تشمل المكونات الرئيسية محركات مقاومة للانفجار، أضواء، وعناصر تحكم، مما يقلل بشكل فعال من المخاطر في بيئات عالية الحرارة والرطوبة.
ما عمر الخدمة ومتطلبات الصيانة؟
مصنوع من الفولاذ المقاوم للصدأ عالي الجودة، مقاوم للتآكل والحرارة، ويصل عمره الافتراضي إلى 10 سنوات. يتطلب الصيانة الروتينية تنظيف الحجرة والصواني، وفحص المراوح، وأنابيب التسخين الكهربائية، أو مبردات البخار بشكل دوري.
